沉降板通常是为了监测土体或结构物的沉降而设计的，它们的形状和尺寸可能会根据不同的应用场景和设计要求而有所不同。以下是一些常见的沉降板形状： 矩形沉降板：这是常见的沉降板形状，通常由一块矩形钢底板组成，上面可以焊接金属测杆和保护套管。矩形沉降板适用于多种测量环境，尤其是道路、同城铁路和建筑物的沉降监测。 圆形沉降板：圆形沉降板通常由圆形钢底板和测杆组成，适用于需要较小占地面积或特定测量位置的情况。 方形沉降板：方形沉降板与矩形沉降板类似，但底板是方形的，适用于某些特定的工程测量需求。 三角形沉降板：这种形状的沉降板可能用于特定的测量技术或特殊的工程应用，如三角测量法。 特殊形状沉降板：根据工程设计的特殊要求，可能需要定制特殊形状的沉降板，如异形沉降板或带有多个测杆的复合沉降板。

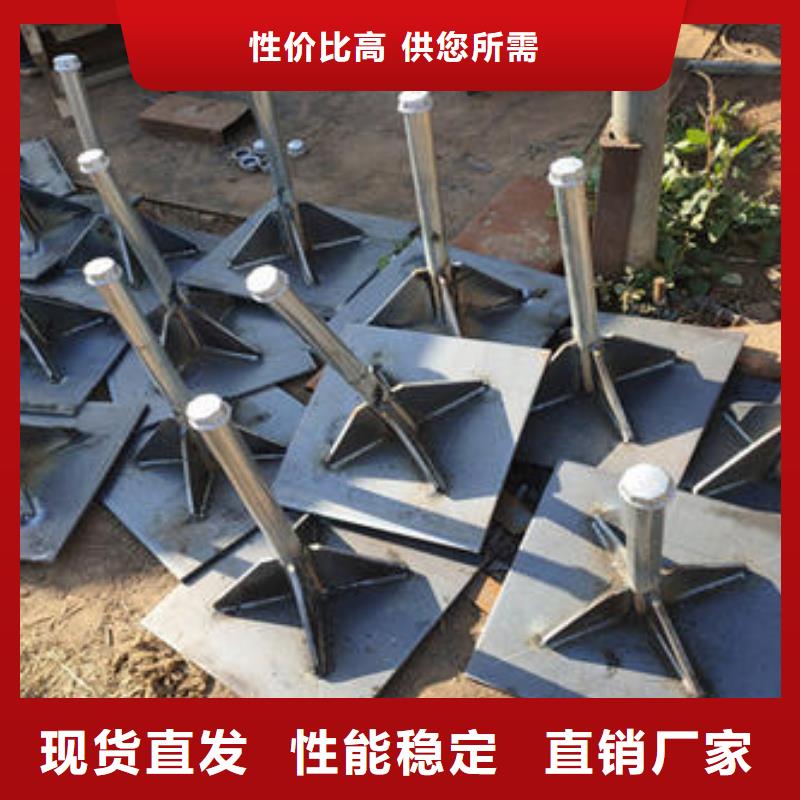

路基观测沉降板检测是确保道路工程质量的重要环节，主要目的是监测路基的沉降情况，包括沉降速率和沉降总量。以下是对路基观测沉降板检测要求的详细说明： 沉降板组成： 钢底板：通常要求尺寸为500mm×500mm×10mm，作为沉降板的支撑基础。 测杆：一般采用直径为40mm的钢管，与底板垂直固定，用于测量沉降量。 保护套管：采用硬塑料管，内径应能套住测杆并允许标尺进入。套管尺寸通常为1.5英寸，随着填土的增高，测杆和套管需要相应加高。 沉降板的埋设： 在填筑路堤前，在经过监理工程师抽检合格的填前压实层上安装沉降板。 每隔100m设置一个断面，每个断面包括两侧路肩内缘和路中心线各设置一块沉降板，沉降板从距桥台台背10m处开始放置。 随着填土的增高，测杆和套管应相应接高，接高后测杆顶面应略高于套管上口，以便于观测时水准尺可以直接置于测杆顶。 套管上口应加盖封住管口，避免填料落入管内影响测杆下沉自由度，盖顶高出碾压面高度不宜大于50cm。 沉降观测： 采用S1、附近S3型水准仪进行观测，要求二级中等精度，观测精度应小于1mm。 观测频率要求每天相同时刻或不同时间进行观测，以统计计算沉降速率。 如果24小时的沉降速率小于2毫米，则认为沉降开始稳定，可以减少观测频率。 随着时间的累积，沉降终趋于稳定，使用回归分析方法计算出沉降曲线，为设计和施工提供依据。 根据总的沉降量预测使用期的路基状况，调整设计参数和施工手段。 质量控制及检验： 在填筑过程中应做好现场沉降观测，特别是在路基填筑达临界高度时应加强观测。 为保证测量精度，一般采用二等水准仪。 沉降观测装置和位移桩（边桩）的质量也需要检验，例如采用C15钢筋砼预制的位移桩，需要在桩顶预埋半圆形不锈钢耐磨测头。 减少人为误差： 在观测过程中，任何细节都应做到无误，防止人为误差的引入。 沉降观测和道路沉降板埋设应与施工同时进行，测量人员需与施工人员紧密配合。 施工人员在进行土质碾压时，应注意均匀性，避免造成观测产品的倾斜，导致数据偏差过大。
